В предишното ни ръководство за фракциите на трошения камък обяснихме, че основата е гръбнакът на настилката. Но дори правилно подбраният материал е безполезен, ако не е уплътнен до необходимото ниво. Уплътняването е мостът между материала и неговата носимоспособност.
Когато клиент пита „откъде да знам, че работата е извършена правилно?“, най-надеждният отговор е: чрез измерване и документиран контрол. В това ръководство разглеждаме как се проверява уплътняването при асфалтиране на двор, паркинг и улици в София.
Защо уплътняването е критично за настилката?
Недостатъчно уплътнената земна основа, каменна основа или асфалтов пласт увеличава риска от:
- потъване и хлътвания под колелата;
- навлизане на вода, замръзване и деформации — повече за причините за вълни по асфалта;
- по-бързо стареене на настилката;
- уморни пукнатини („паяжина“) и локални разрушения.
Важно: няма универсална формула от типа „1% по-ниско уплътняване = точно X% по-кратък живот“. Практическият извод е по-важен: недостатъчната плътност увеличава порьозността, проникването на вода и риска от преждевременни деформации.
Затова контролът започва още при подготовката на терена преди асфалтиране, а не едва след появата на дефект.
Методи за тестване: от класически измервания до цифров контрол

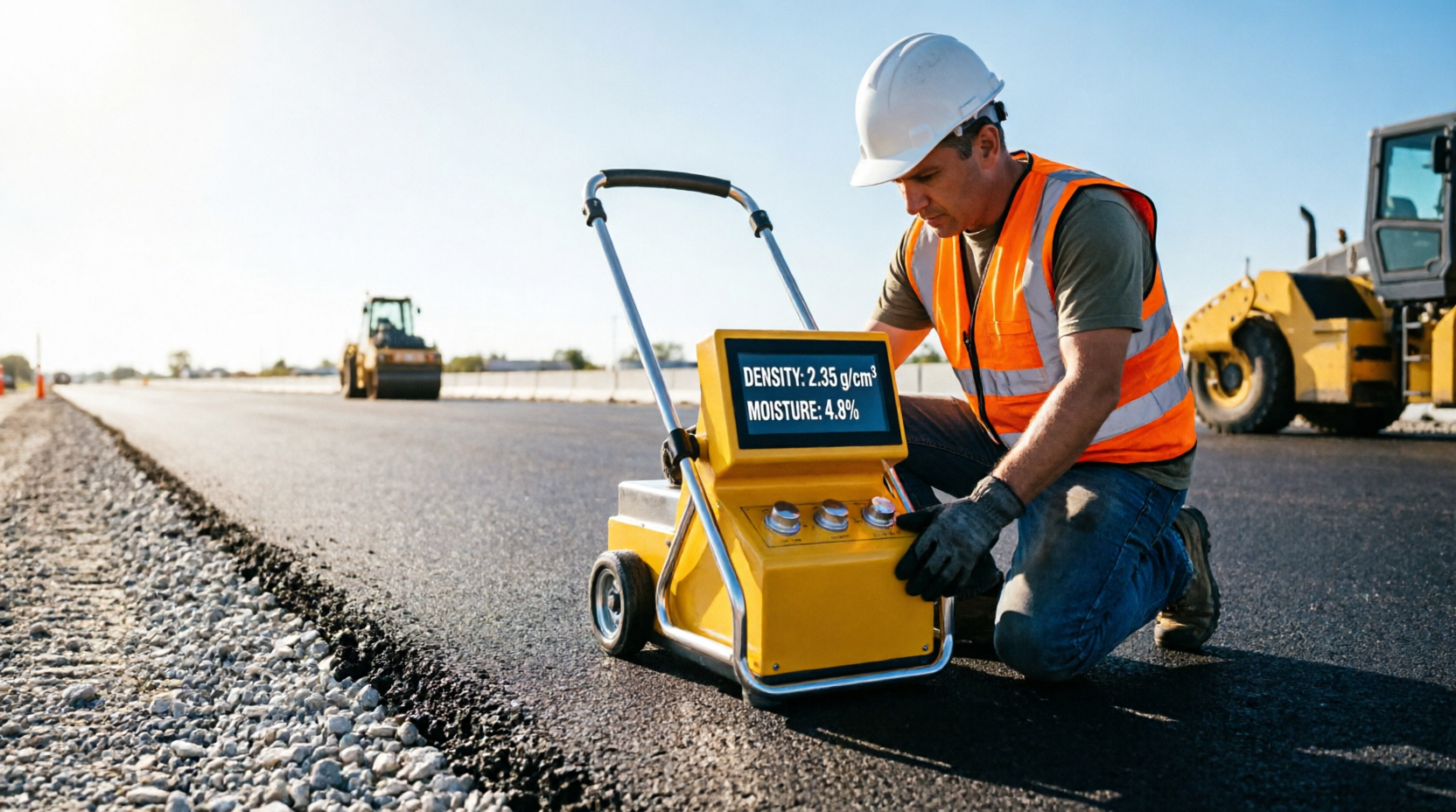

1. Плотномер — бърз контрол на плътността
Плотномерът позволява бърза оценка на плътността и, според метода и оборудването, влажността на материала. При ядрени уреди работата се извършва от квалифицирани оператори при спазване на изискванията за радиационна безопасност. Методът е особено полезен при големи площи и множество контролни точки.

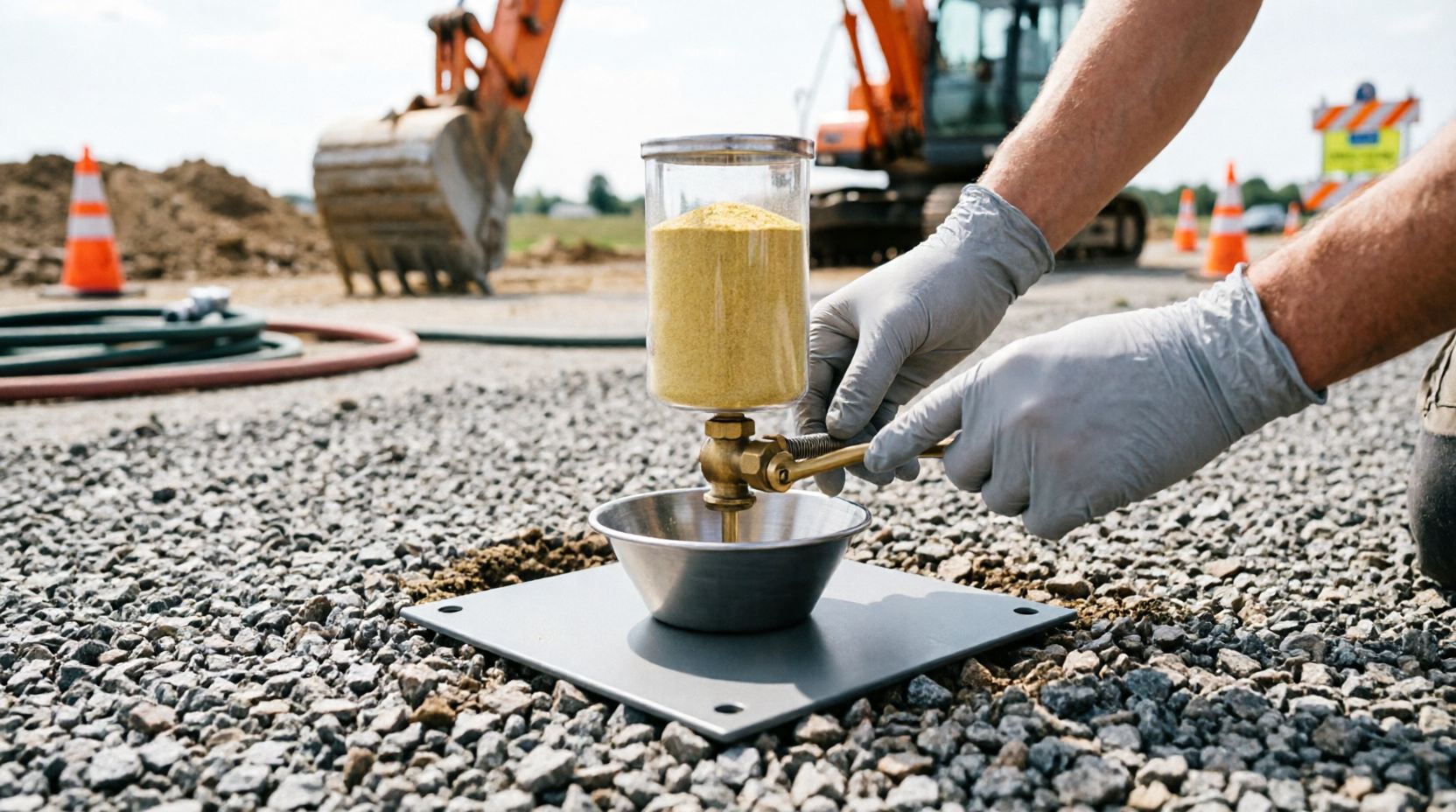

2. Метод на пясъчния конус — за земни и несвързани основи
Изкопава се малък контролен отвор, а обемът му се определя с калибриран пясък с известни характеристики. Получената полева плътност може да бъде сравнена с лабораторно определена максимална суха плътност.

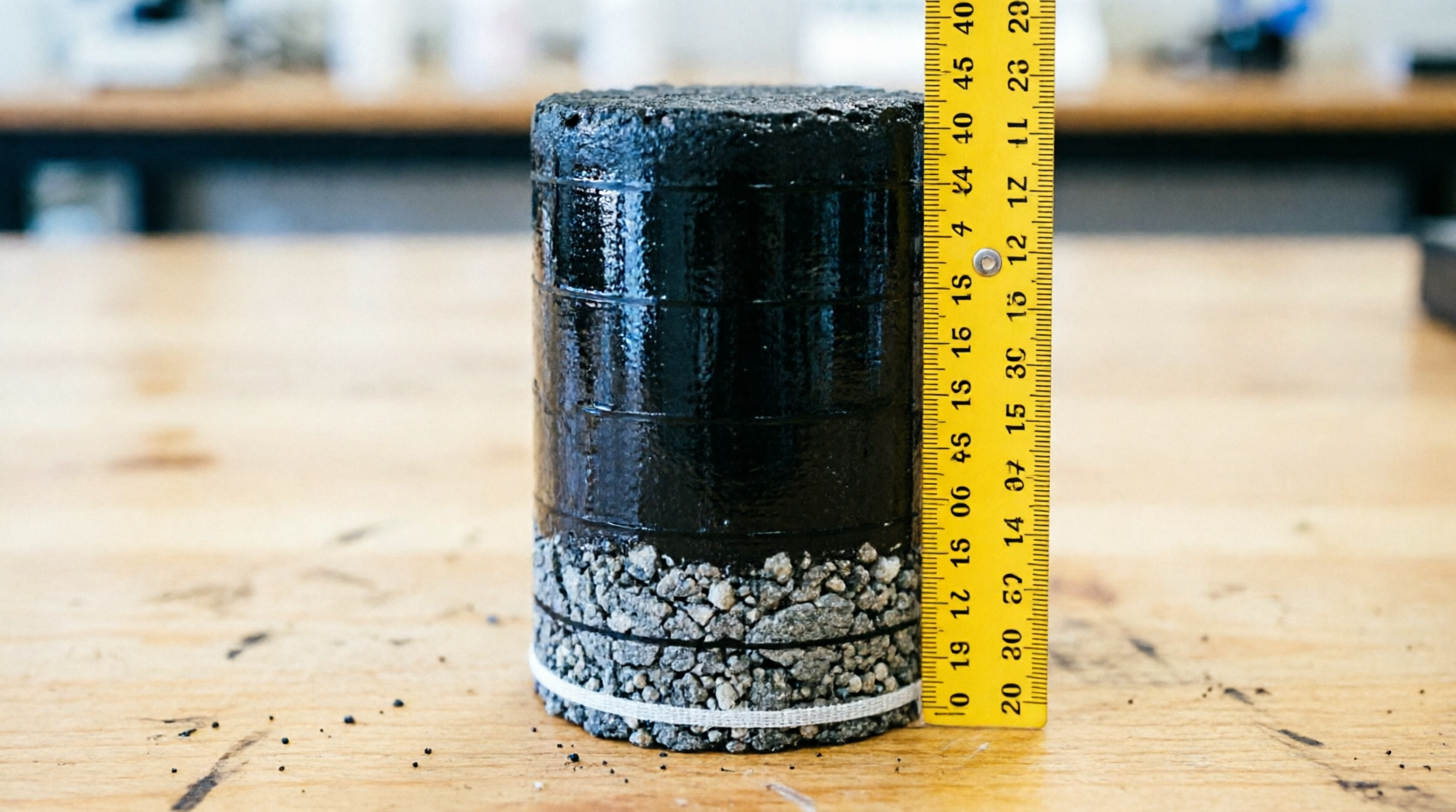

3. Кернове — директна проба от асфалтовия пласт
От готовата настилка се изрязва цилиндрична проба. Чрез нея могат да се проверят дебелината и характеристиките на положения пласт, а лабораторните измервания дават количествена информация за плътността. Критерият за приемане зависи от проекта и използваната асфалтова смес.
4. Dynamic Cone Penetrometer (DCP) — оценка на носимоспособността
DCP измерва проникването на стандартизиран конус при последователни удари. Резултатът се използва за оценка на равномерността и носимоспособността на земната основа и несвързаните пластове; при подходящи зависимости може да се направи ориентировъчна корелация с CBR.
5. Light Falling Weight Deflectometer (LFWD) — динамична деформация
LFWD прилага импулсно натоварване върху плоча и измерва деформацията на повърхността. Така се оценява динамичната коравина на основата. Не е коректно една стойност на Evd да се приема като универсален норматив за всеки обект — проектът и техническата спецификация определят критерия.
6. Обемни методи на заместване
При определени материали и условия могат да се използват алтернативни методи за определяне на обема на контролния отвор. Подходящият метод се избира според материала, площта и изискваната точност.
Температурен контрол: защо работният температурен прозорец е критичен?
Асфалтовата смес трябва да бъде уплътнена, докато остава в подходящ температурен диапазон. Няма една универсална температура за всички смеси. Работният прозорец зависи от вида на битума, сместа, дебелината на пласта, температурата на въздуха и основата, вятъра и транспортното време.
Инфрачервените термометри и термографията могат да помогнат за откриване на студени зони и температурна сегрегация. Те са инструмент за контрол, а не автоматично доказателство, че настилката отговаря на всички изисквания.
При работа в студено време прозорецът за ефективно уплътняване се скъсява значително. Вижте и ръководството за полагане на асфалт при ниска температура.
Схема на валякуване (Rolling Pattern) — невидимият фактор
Правилният брой пасажи не се определя с универсална рецепта. Той зависи от сместа, дебелината, температурата, вида и масата на валяка и реално постигнатата плътност. Обикновено процесът включва начално, междинно и финишно валякуване, като пасажите се припокриват, за да не остават необработени ивици.
При по-големи инфраструктурни обекти GPS позициониране и системи за интелигентно уплътняване могат да визуализират броя пасажи, температурата и други параметри. Това допълва, но не заменя приемателните изпитвания.
Как се определят критериите за приемане?
Не съществува една универсална стойност за уплътняване, която да е правилна за всеки асфалт, всяка основа и всеки обект. Критериите се задават според проекта, вида на материала, асфалтовата смес, метода на изпитване и приложимата техническа спецификация.
| Какво се контролира | Подходящи методи | Какво показва |
|---|---|---|
| Земна основа | Проктор + полева плътност, DCP, LFWD | Степен на уплътняване и/или носимоспособност |
| Трошенокаменна основа | Полево измерване, LFWD / натоварваща плоча според проекта | Плътност, равномерност и деформационни характеристики |
| Асфалтов пласт | Керни и/или подходящо полево измерване | Дебелина, плътност и характеристики на пласта |
| Температура | Контактен/IR термометър, термография | Работен температурен прозорец и студени зони |
Колко струва тестването на уплътняването?
Цената зависи от метода, броя контролни точки, площта, достъпа до обекта и необходимостта от лабораторен протокол. Като ориентир, а не като фиксирана оферта, бюджетът може да бъде:
| Тип обект | Ориентировъчен бюджет за контрол | От какво зависи |
|---|---|---|
| Частен двор | около 40–95 € | Брой точки и избран метод |
| Алея / малка площ | около 50–95 € | Достъп, материал и необходимост от проба |
| Паркинг около 1000 м² | около 180–260 € | Брой измервания, керни и лабораторна работа |
| Улица / по-голям инфраструктурен обект | от около 300 € нагоре | Контролна схема, дължина, брой проби и протоколи |
Тези стойности са ориентировъчни. Точната цена трябва да се даде след уточняване на метода и броя проби, за да се сравнява еднакъв обхват на изпитване.
Специфика при обекти в София
Различните райони на София имат различни геоложки, хидроложки и строителни условия. Затова кварталът сам по себе си не е достатъчен, за да се зададе метод или норматив. Теренът трябва да се оцени конкретно.
- Райони с глинести и водонаситени терени — особено важни са влажността, подготовката на земната основа и контролът на носимоспособността.
- Зони с насипи и ново строителство — необходимо е внимание към неравномерното слягане и качеството на подосновата.
- Наклонени терени — освен плътността се проверяват отводняването, стабилността и напречните наклони.
- Централни квартали и зони с много комуникации — контролът около шахти, изкопи и възстановени трасета е особено важен.
- Индустриални площадки — натоварването от тежкотоварни автомобили може да изисква по-подробно геотехническо и деформационно изпитване.

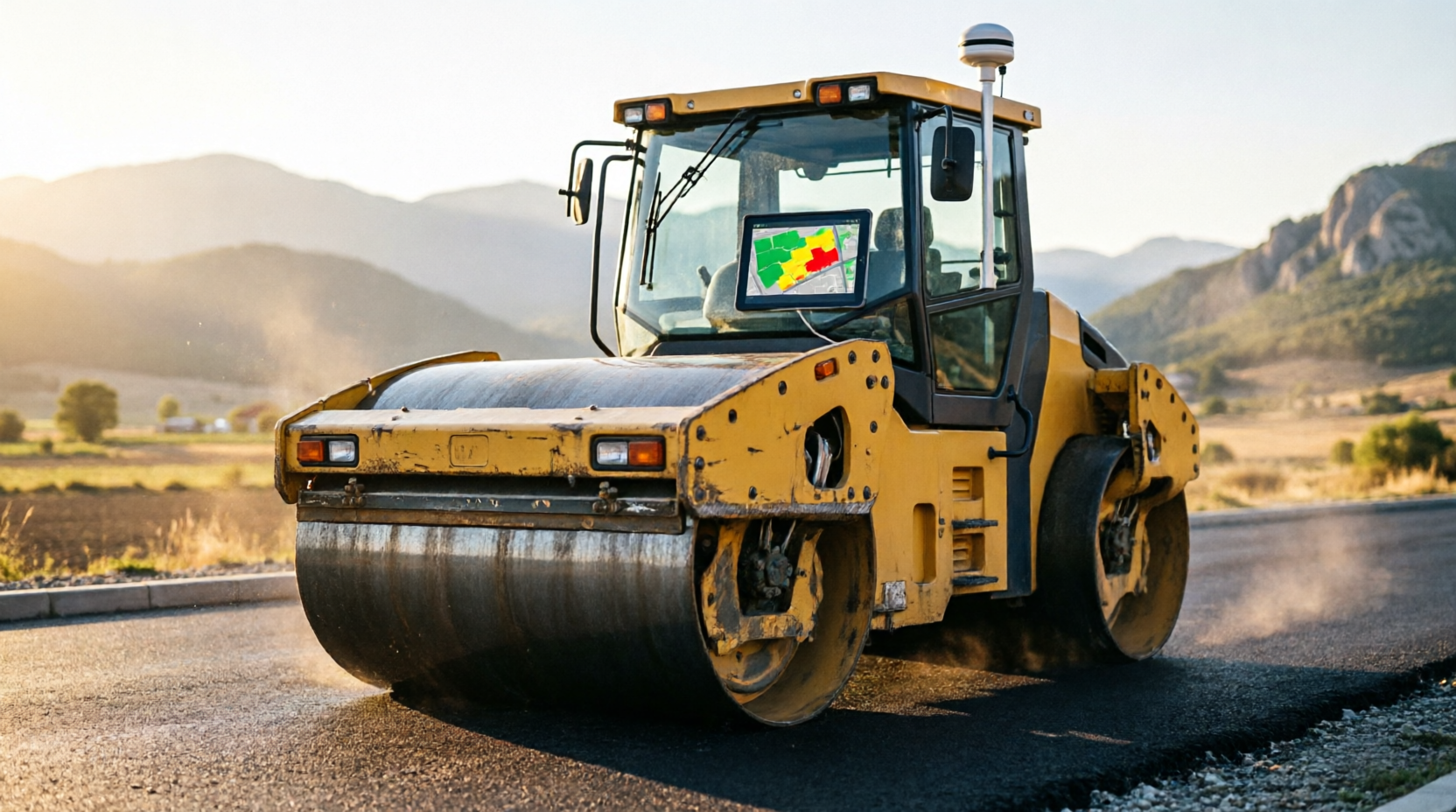

Интелигентно уплътняване: накъде се развива контролът
При големи инфраструктурни проекти все по-често се използват цифрови системи, които събират информация по време на самото валякуване:
- GPS позициониране и карта на пасажите;
- температурно картографиране;
- датчици и акселерометри на валяка;
- цифров архив на данните от изпълнението.
Тези технологии дават много по-добра проследимост на процеса, но не трябва да се представят като заместител на лабораторните или приемателните изпитвания, когато такива са изискани по проекта.
Типични грешки и как да ги хванете
| Грешка | Риск | Как да се защитите |
|---|---|---|
| Липса на измервания при обект, който ги изисква | Скрити слаби зони | Уточнете контрола още в офертата и договора |
| Една проба за голяма нееднородна площ | Проблемите между контролните точки остават незабелязани | Броят и местата на пробите да отговарят на проекта и площта |
| Липса на температурен контрол | Недостатъчно време за ефективно уплътняване | Следете температурата на сместа и условията на обекта |
| Оценка само „на око“ | Липсва количествено доказателство | Използвайте подходящ измервателен метод |
| Липса на протокол при договорено лабораторно изпитване | Трудно доказване на резултата | Изискайте протокола и го пазете с документацията на обекта |
Практически пример: как трябва да изглежда контролът на обект
Преди асфалта: проверява се земната и каменната основа, като методът се избира според материала и проекта.
По време на полагането: следят се температурата, дебелината на слоя, последователността на валякуване и видимата равномерност.
При приемане: когато проектът или договорът го изисква, се извършват количествени измервания и/или лабораторни проби и резултатите се документират.
Бележка за техническите изисквания: посочените методи не са взаимозаменяеми във всеки случай. При обект с проект или възложителска спецификация водещи са изискванията в конкретната документация и протоколите от съответното изпитване.
Често задавани въпроси
Може ли уплътняването да се провери „на око“?
Не надеждно. Външният вид може да покаже очевиден дефект, но не определя количествено степента на уплътняване. За това е необходимо подходящо измерване.
Какво става, ако резултатът не отговаря на изискването?
Решението зависи от материала и етапа на работа. При някои основи е възможно допълнително уплътняване и повторно измерване; при вече охладен или дефектен асфалтов пласт може да се наложи друга коригираща мярка.
Задължителен ли е ядреният плотномер?
Не за всеки обект. Методът за контрол се избира според материала, проекта, размера на обекта и изискваната документация.
Температурата влияе ли на уплътняването?
Да. С охлаждането на асфалтовата смес възможността за ефективно пренареждане и уплътняване намалява. Точният работен диапазон зависи от конкретната смес и условията.
Какво е Plate Load Test?
Това е изпитване с натоварваща плоча, чрез което се оценява деформационното поведение и носимоспособността на основата. Натоварването и критериите се определят от използвания метод и проекта — не съществува универсално правило „до 50 тона“ за всички обекти.
Заключение: измерването превръща обещанието в доказателство
Не се задоволявайте само с „изглежда добре“. При обекти, за които е предвиден технически контрол, правилно избраният метод за изпитване дава обективна информация за основата и настилката и позволява проблемите да бъдат открити навреме.
При оферта за асфалтиране попитайте как ще бъде контролирана основата, как ще се следи полагането и какви резултати ще получите при приемането.
